Caderno Técnico de Turnê
Requisitos mínimos, condições, especificações e responsabilidades para a execução do evento — infraestrutura, serviços, equipamentos, segurança, acessibilidade, logística e operação.
02 diasMontagem técnica completa
01 diaTestes, alinhamentos e ensaios
~10.000 m²Área de cobertura estimada
5.000Público estimado
Visão Geral
Este caderno orienta cotações, contratações e acompanhamento de fornecedores. As especificações devem ser compartilhadas integralmente com a produção local e todas as empresas envolvidas.
Requisitos essenciais
- 02 dias completos para montagem técnica
- 01 dia completo para testes, alinhamentos e ensaios
- Todos os sistemas montados, energizados e operacionais no início dos testes
- 01 técnico de som, 01 de iluminação e 01 de painel LED disponíveis durante montagem, testes e operação
Infraestrutura Física
Palco, salas de apoio, tendas, fechamentos, mobiliário e sinalização do evento.

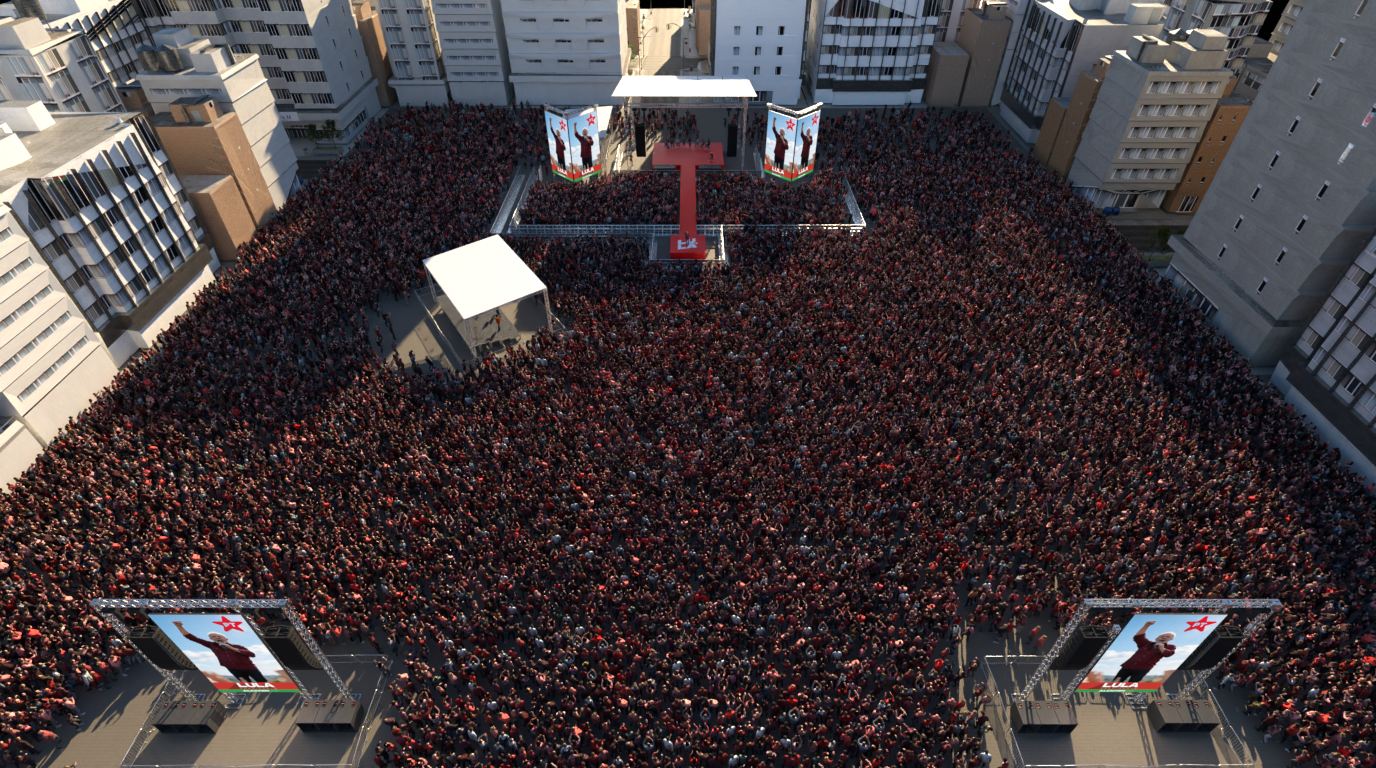

2.1 Estrutura e segurança do palco
10×8×1mPalco (L×P×A)
16×10×10mCobertura
20×3×1mPassarela
4×4×1mAvanço central
Especificações estruturais
- Estrutura metálica tubular para alturas > 1,00m
- Praticáveis modulares profissionais para alturas menores
- Carpete novo vermelho, firme e uniforme
- Escada: largura mín. 1,20m · pisos 28–32cm · espelhos 16–18cm
- Rampa acessível: largura mín. 1,20m · inclinação máx. 10%
Proibido easyfloor, piso plástico, vinílico ou lona.
Barricadas
- Tipo anti-esmagamento, marca Feeling
- Mínimo 02 agentes de segurança em cada acesso ao palco
Praticáveis — 60 unidades
- 04 com 100cm — apoio técnico
- 12 com 80cm — área PCD
- 06 pantográficos — câmeras
- 16 para house (8×40cm + 8×60cm)
- 14 com 80cm — house mix
2.2 Estruturas de Octanorm
Todas as salas devem possuir ar-condicionado próprio, portas com chave e pontos elétricos internos.

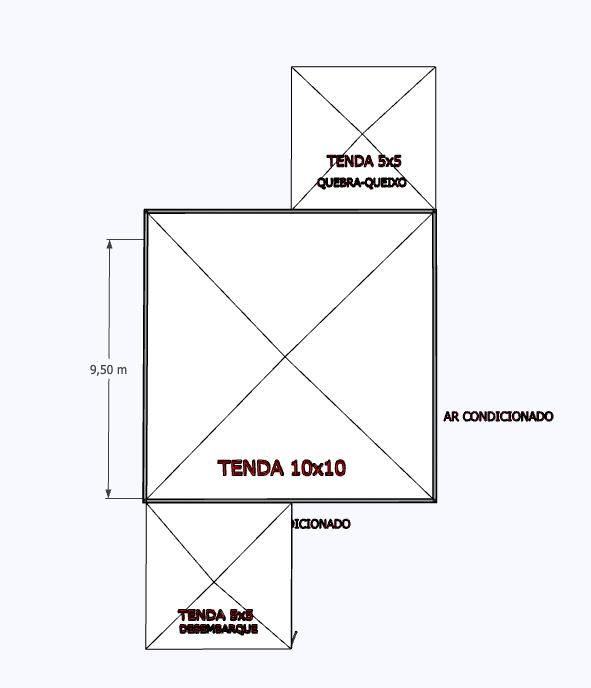

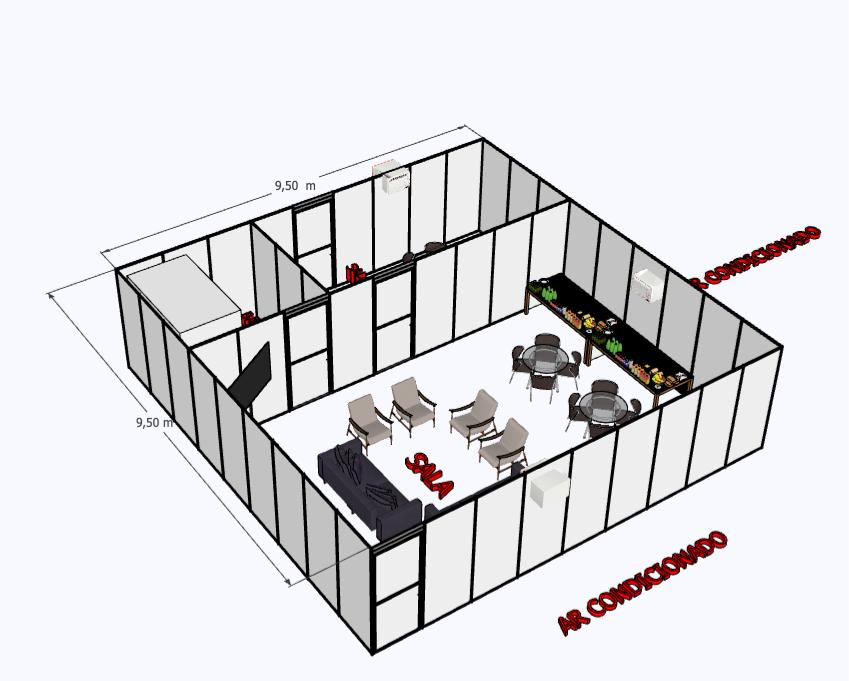

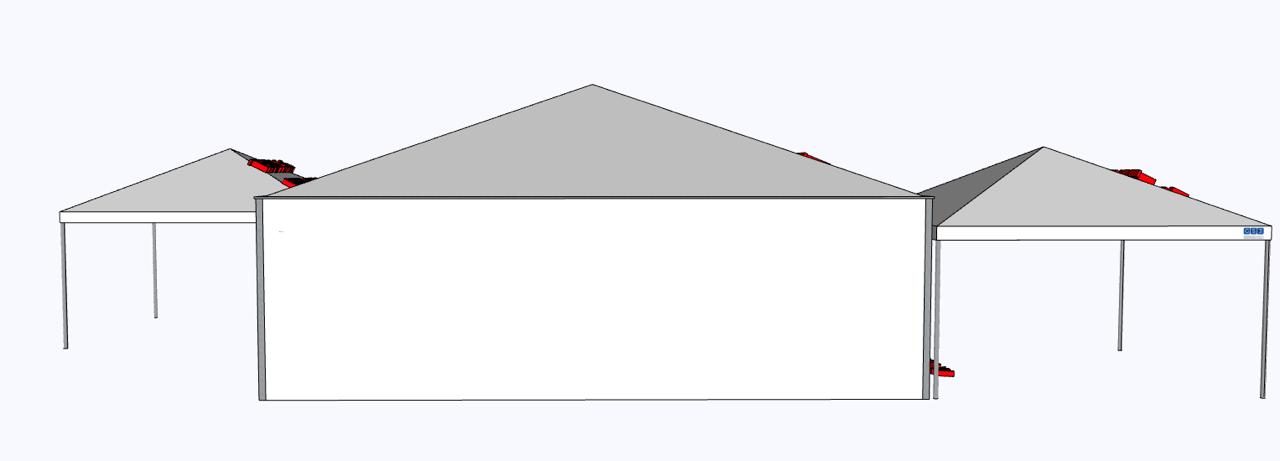

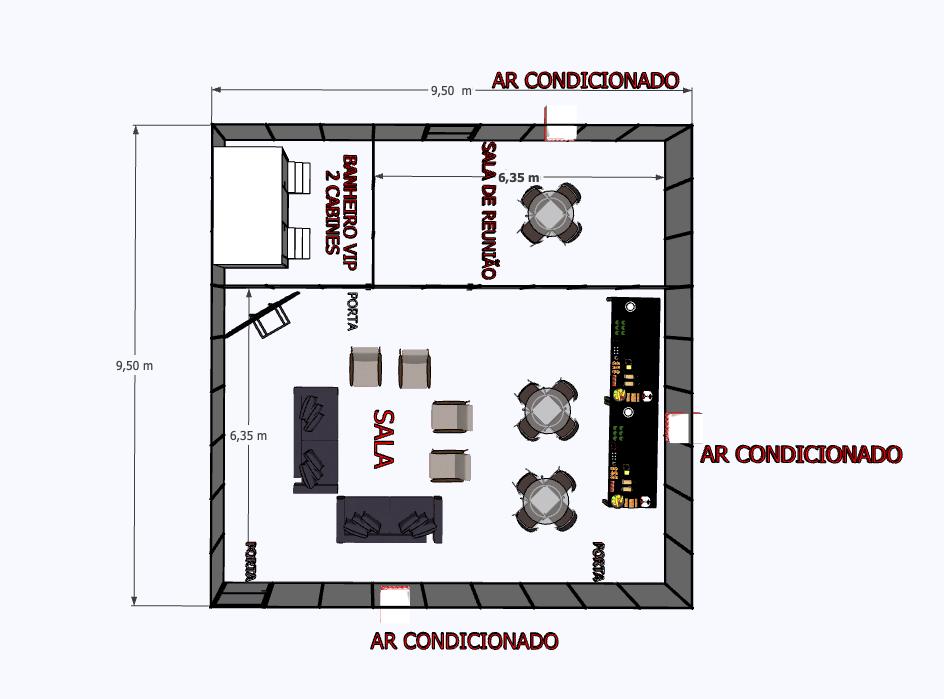

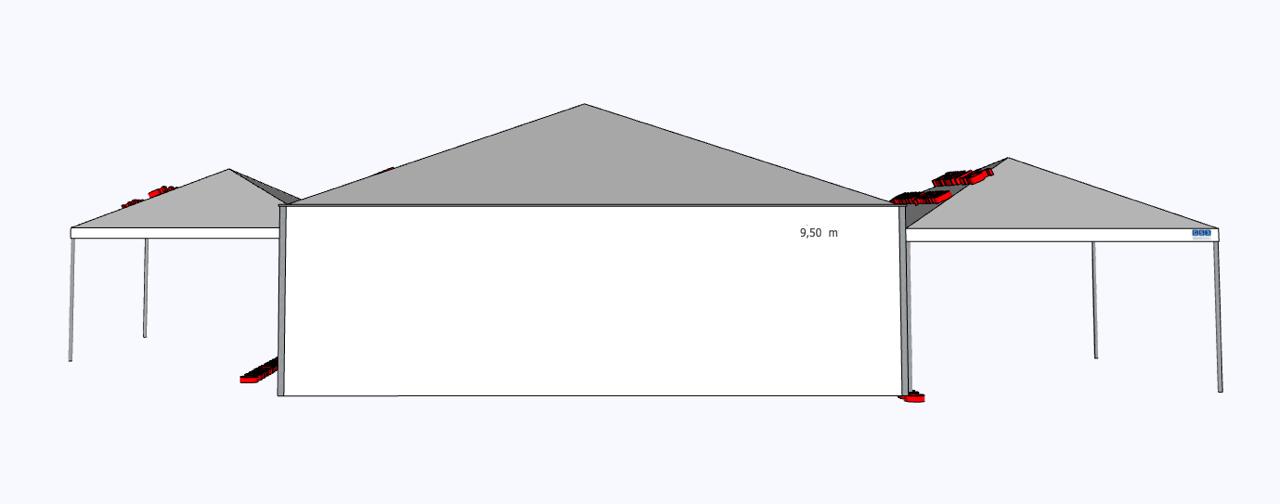

Sala PR
- Octanorm 9,50m × 9,50m + tenda 10×10m obrigatória
- Fechamento em lona lateral (sem portas)
- Banheiro VIP interno (1 masc. + 1 fem.)
- Hidráulica e dejetos autoportantes
Produção/técnica + camarins
- Piso elevado 20cm, encarpetado, ar-condicionado
- 4 ambientes de 4,25×5,30m: Produção/Técnica, Produção partido local, Produção/Transmissão presidência, Sala palco (a confirmar)

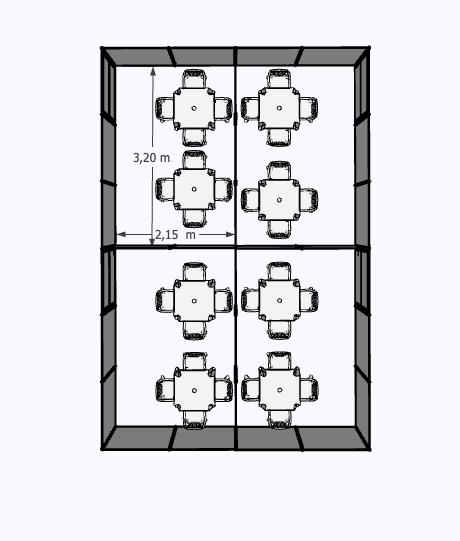

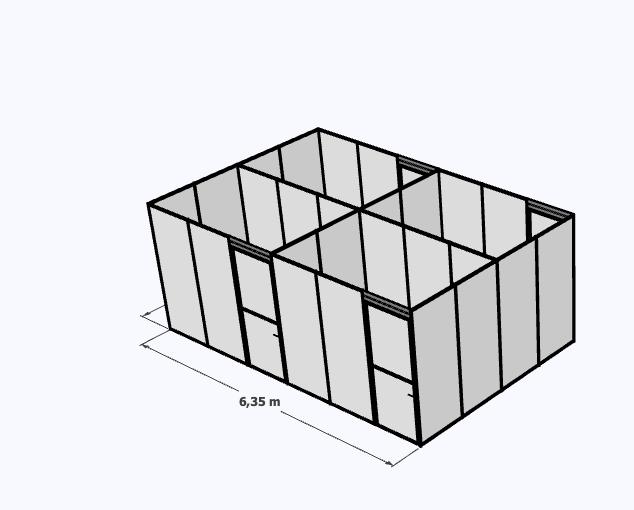

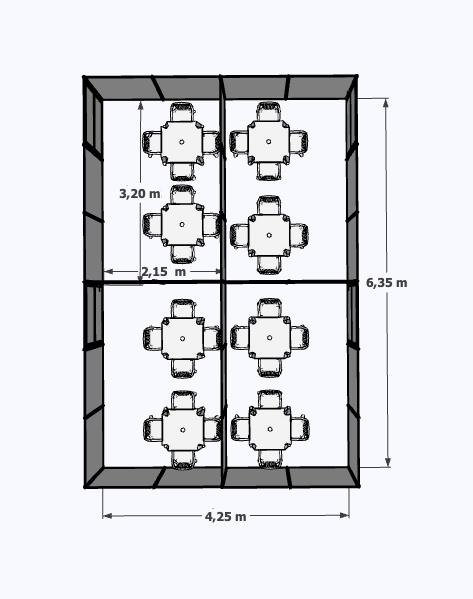

Apoio de serviços
- 4,25m × 5,30m, com chave
- Base operacional para equipes de serviço

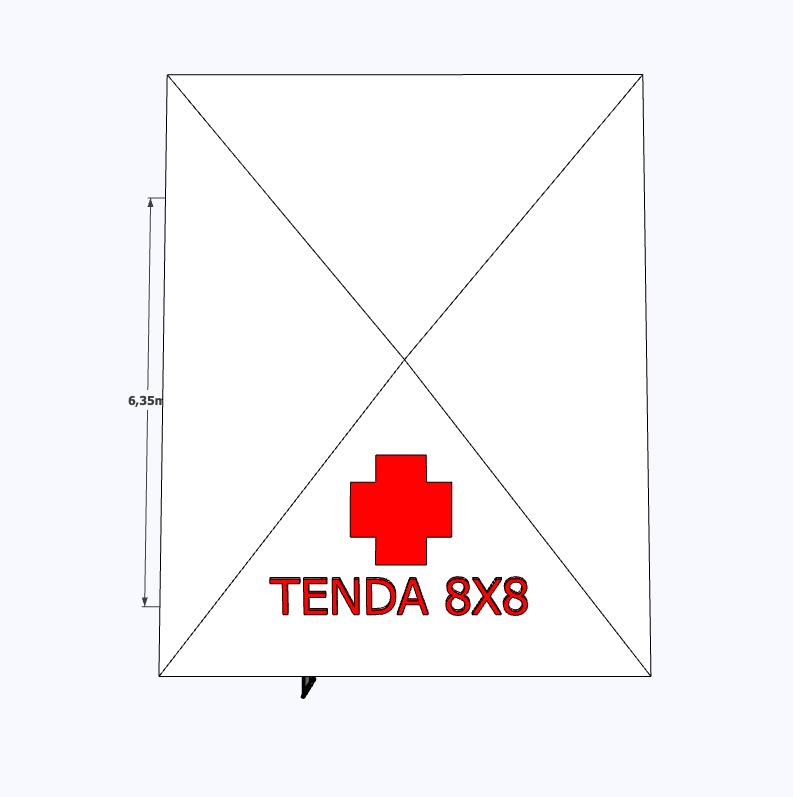

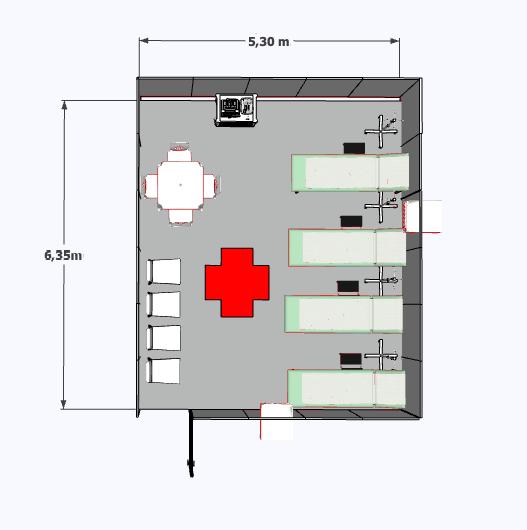

Posto médico
- Octanorm mínimo 4×5m, conforme Corpo de Bombeiros
- Acesso livre para ambulância
Credenciamento
- 3 entradas distintas, tendas 5×5m a 10×10m
- 3 balcões octanorm com testeira (balcão 5–10m × 0,5m × 1m)
- Entradas: público geral, staff/imprensa, autoridades/área alfa
2.3 Tendas
- 10×10m — Sala PR
- 10×10m — Apoio produção/técnica
- 5×5m — Apoio de serviços
- 5×5m — Posto médico
- 3× 5×5m — Credenciamento
- 5× 3×3m — Hidratação
- 5×5m c/ extensor — Desembarque presidente
Tendas adicionais podem ser solicitadas em adversidades climáticas.
2.4 Fechamentos

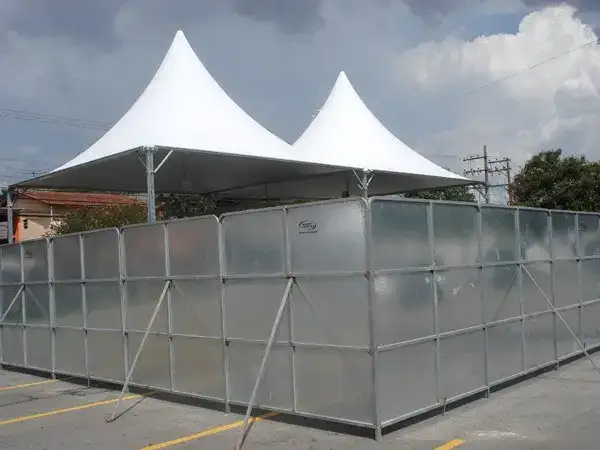

250mFechamentos metálicos
200mBarricadas

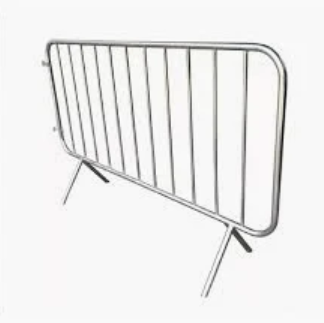

600 un.Gradis baixo
150 un.Unifilas
Quantidades variáveis conforme local do evento.
2.5 Estruturas autoportantes
- Q30 backdrop área alfa — banner 9m (C) × 2,50m (A)

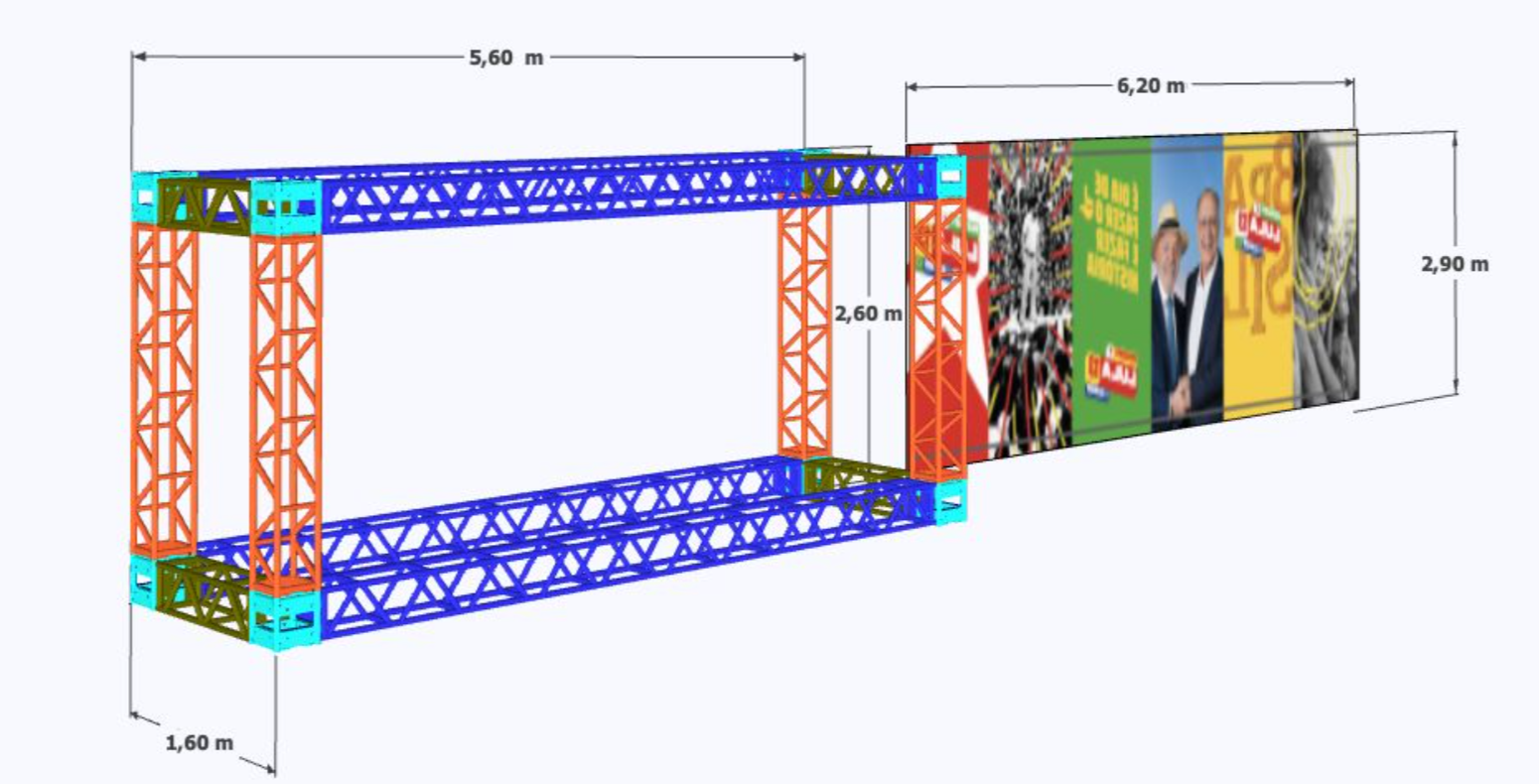

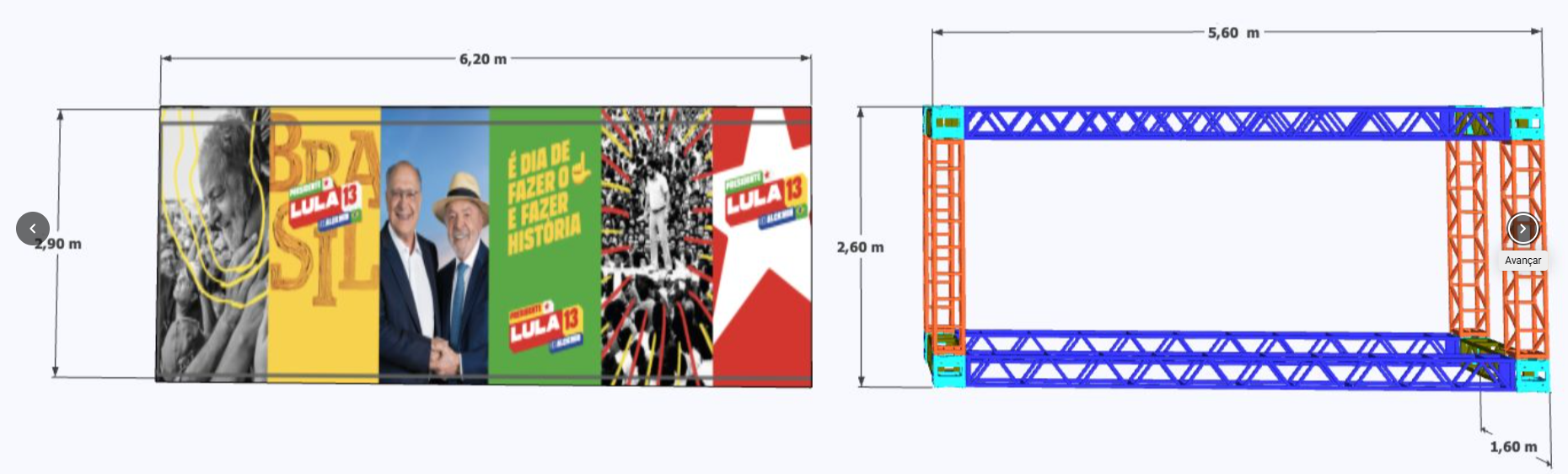

- Q30 backdrop público geral — banner 10m (C) × 2,5m (A)
2.6 Mobiliário
Palco

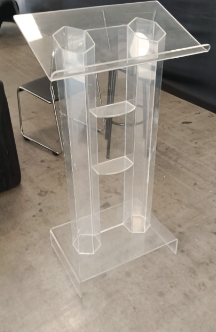

- 02 púlpitos acrílico

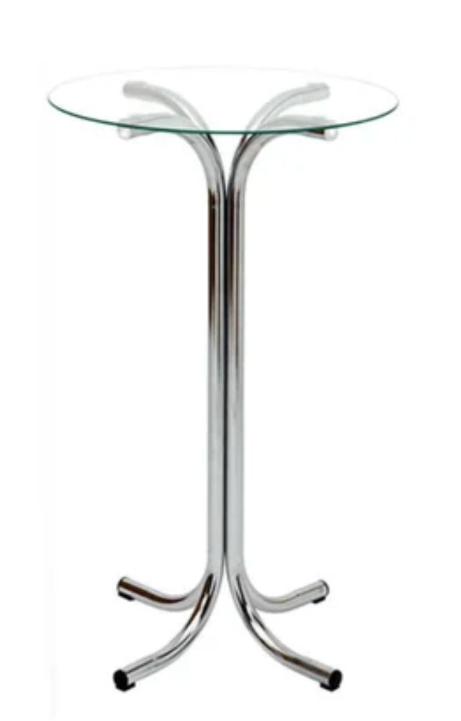

- 02 mesas bistrô altas
- 12 poltronas giratórias beges
- 03 ombrelones articulados (se sem cobertura)
Sala PR
- 02 pranchões com tecido · 02 mesas redondas 4 cadeiras
- 02 sofás 2 lugares · 01 mesa de centro · 10 poltronas
- 01 arara · 01 espelho · 01 tapete
- Paisagismo (vasos de plantas)
Produção/técnica & Stuckert
- 04 pranchões com tecido · 20 cadeiras plástico
- 01 pranchão catering
- Stuckert (backstage): 10 cadeiras + 02 pranchões
House mix / câmeras
- House mix: 24 cadeiras pretas estofadas + 02 pranchões
- Câmeras/transmissão: 12 cadeiras pretas estofadas + 02 pranchões
Revista & geral
- Revista: 45 mesas · 15 cadeiras · 45 lixeiras grandes
- Geral: 20 mesas · 30 cadeiras · 65 lixeiras grandes · 10 médias
FOH — área pública
- 20 barracas 140×60×200cm (exposição movimentos sociais)
2.7 Sinalizações e lonas
Saídas de emergência: faixas verdes com letras brancas, conforme padrão Corpo de Bombeiros, sempre visíveis e desobstruídas.
| Local | Qtd. | Tamanho | Material |
|---|---|---|---|
| Posto médico | 02 | 3m × 1m | PS com fita adesiva |
| Hidratação | 05 | 2,95m × 65cm | Banner com ilhós |
| Entrada área alfa | 01 | 6m × 1m | Banner com ilhós, boxtruss |

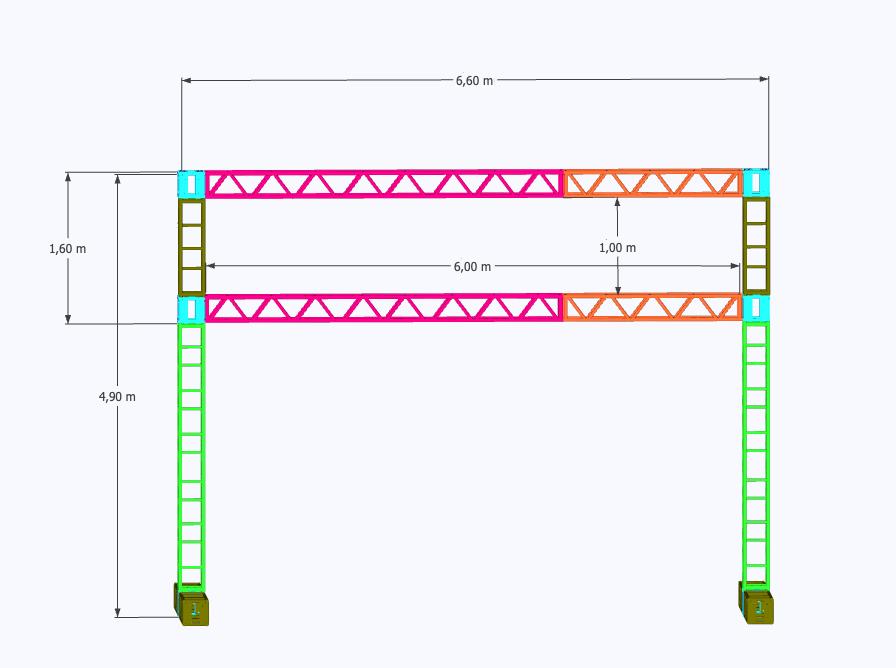

| Entrada público | 01 | 6m × 1m | Banner com ilhós, tenda |
| Imprensa/staff | 01 | 6m × 1m | Banner com ilhós, tenda |
| Banheiro masc./PNE | variável | 2m × 1m | PS com fita adesiva |
| Banheiro fem./PNE | variável | 2m × 1m | PS com fita adesiva |
| Área PCD | 01 | 3,90m × 1m | Banner com ilhós, guarda-corpo |
| Backdrop área alfa | 01 | 9,30m × 2,80m | Banner com ilhós Q30 |
| Backdrop público | 01 | 10,30m × 2,80m | Banner com ilhós Q30 |
Energia & Tecnologia
Geração de energia, som, iluminação, painéis de LED, conectividade e demais sistemas técnicos.
3.1 Energia
Divisão de geradores
- Som e LED: 350KVA + paralelo
- Iluminação: 250KVA + paralelo
- Serviço e alimentação: 250KVA + backup
Especificações
- Capacidade nominal ≥ 30% acima da demanda máxima
- Operação contínua máxima de 80% da capacidade
- Isolamento em área protegida, ventilação adequada
- Escapamento fora de público, palco e camarins
- Combustível preferencial: biodiesel
Consumo estimado
- Dia 1 de montagem: 12h
- Dia 2 de montagem: 12h
- Dia de ensaio: 24h
- Dia de evento: 24h (ou +3h após o término)
Distribuição elétrica
- Aterramento conforme ABNT NBR 5410
- 04–08 réguas por sala de trabalho
- 20–30 réguas na área de imprensa
- 200 passa-cabos de 1,00m
3.2 Sistema de som
~10.000 m²Área de cobertura
5.000Público estimado
80 dBANível mínimo operacional
PA + Front Fill + Delays
- Referências: d&b T10, L-Acoustics KIVA II, Meyer Sound LINA
- Front fills: Meyer UP-4slim, L-Acoustics 5XT, d&b 5S
- Alcance maior: L-Acoustics X8 / Meyer ULTRA-X20
- 12–18 unidades em zonas independentes
- Subwoofers preferencialmente no piso
Console de PA
- Digital, padrão touring — mín. 48 canais / 24 buses
- Referências: Yamaha DM7/Rivage, DiGiCo Quantum 225/338, Avid S6L
Monitor + Side Fill
- 06–08 monitores de piso para o orador principal
- 08–12 na passarela · 06 na plataforma avançada
- House control atrás do palco, com 04 monitores de referência
- Tablet para comando remoto do console
Sistema sem fio e RF
- 08 microfones sem fio: Shure Axient AD2/ADX2 ou Sennheiser Digital 6000
- 02 sistemas in-ear completos + 2 bodypacks mínimo
- Antenas direcionais/omnidirecionais (não atrás de LED)
- Responsável de RF obrigatoriamente presente
Cabeamento e acessórios
- 01 stagebox/multi pino 12 canais
- 02 microfones Gooseneck por púlpito
- Isolador de áudio 2 canais (EAM)
3.3 Iluminação
Equipamentos
- 80 ribalta Super Dotline (ou equiv.)
- 20 moving Rivale Profile
- 16 Ribalta Stormy 3000w
- 12 Domino LT (longa distância)
- Console padrão GrandMA2 ou ETC Eos
Rigging (FOH)
- Q30 "gol" 12×7m — iluminação frente avanço
- 2× Q30 torre — frente passarela/palco
- 2× Q30 torre — LED lateral
- ART/RRT obrigatórios para todas as estruturas
Energia, sinal e operação
- Nodes, splitters e buffers DMX
- Testes completos de energia, sinal, movimento e foco
- Programação de cenas, blackouts e transições
Efeitos
- 04 máquinas Stadium Blaster, 5kg papel picado colorido cada
- Disparo remoto na house mix, alcance até 100m
3.4 Painéis LED / vídeo

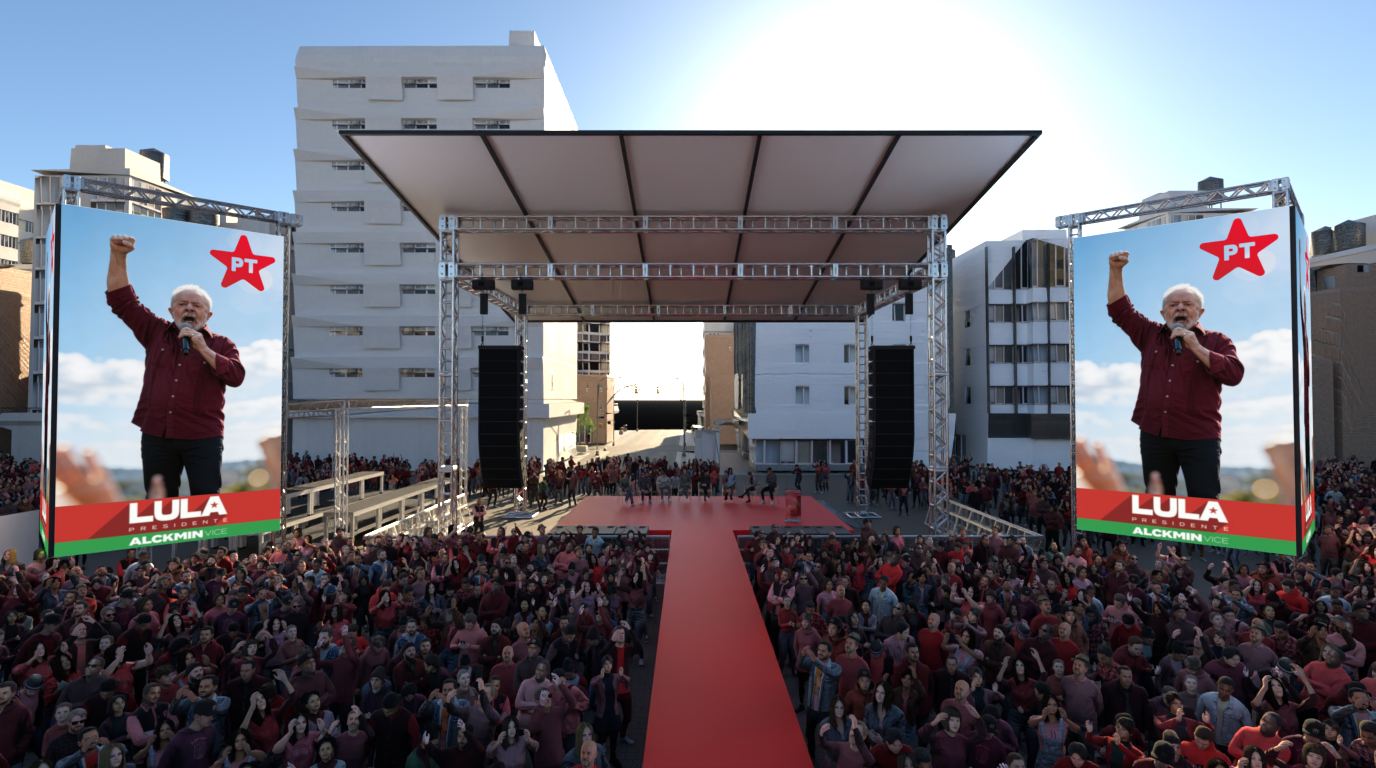

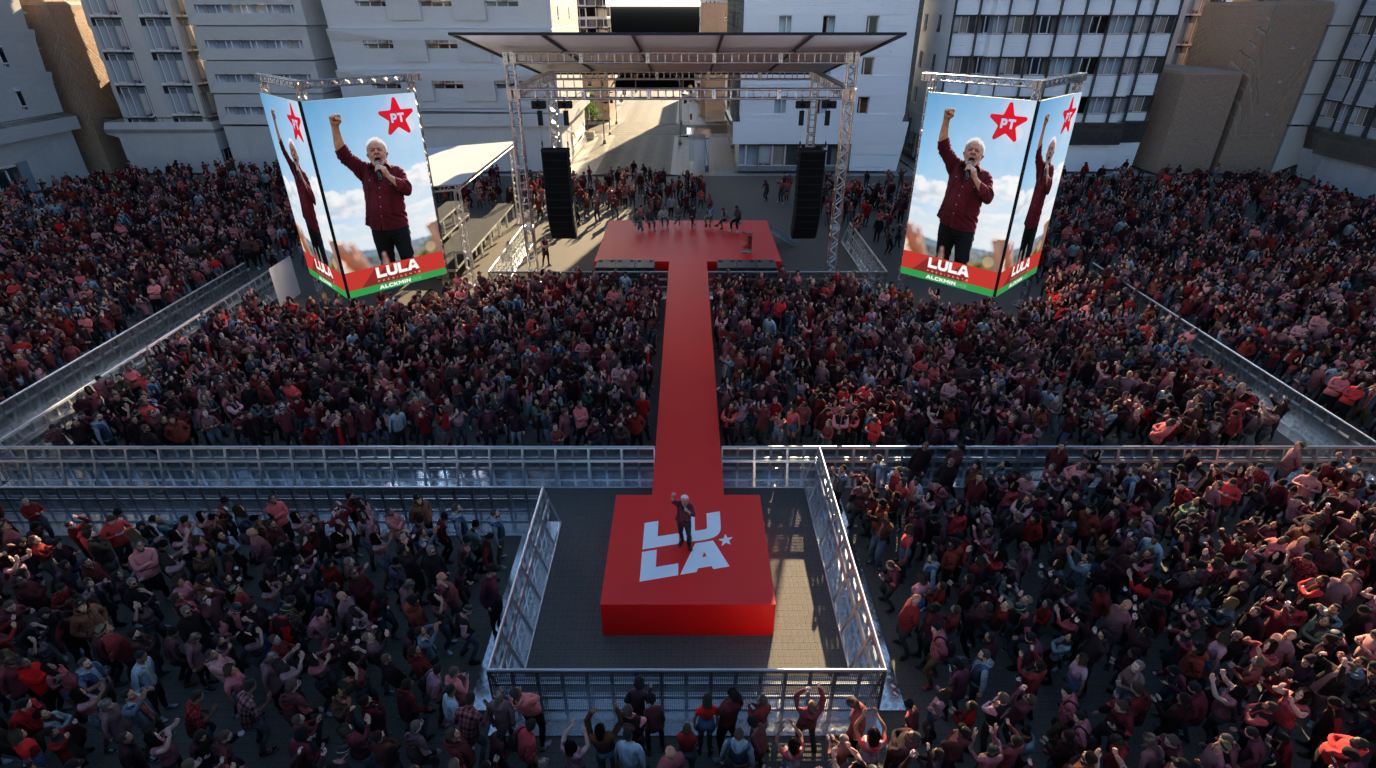

Palco 1 (4 painéis)
- 4× laterais IMAG: 4,5×8m (formam 2 telas em V)

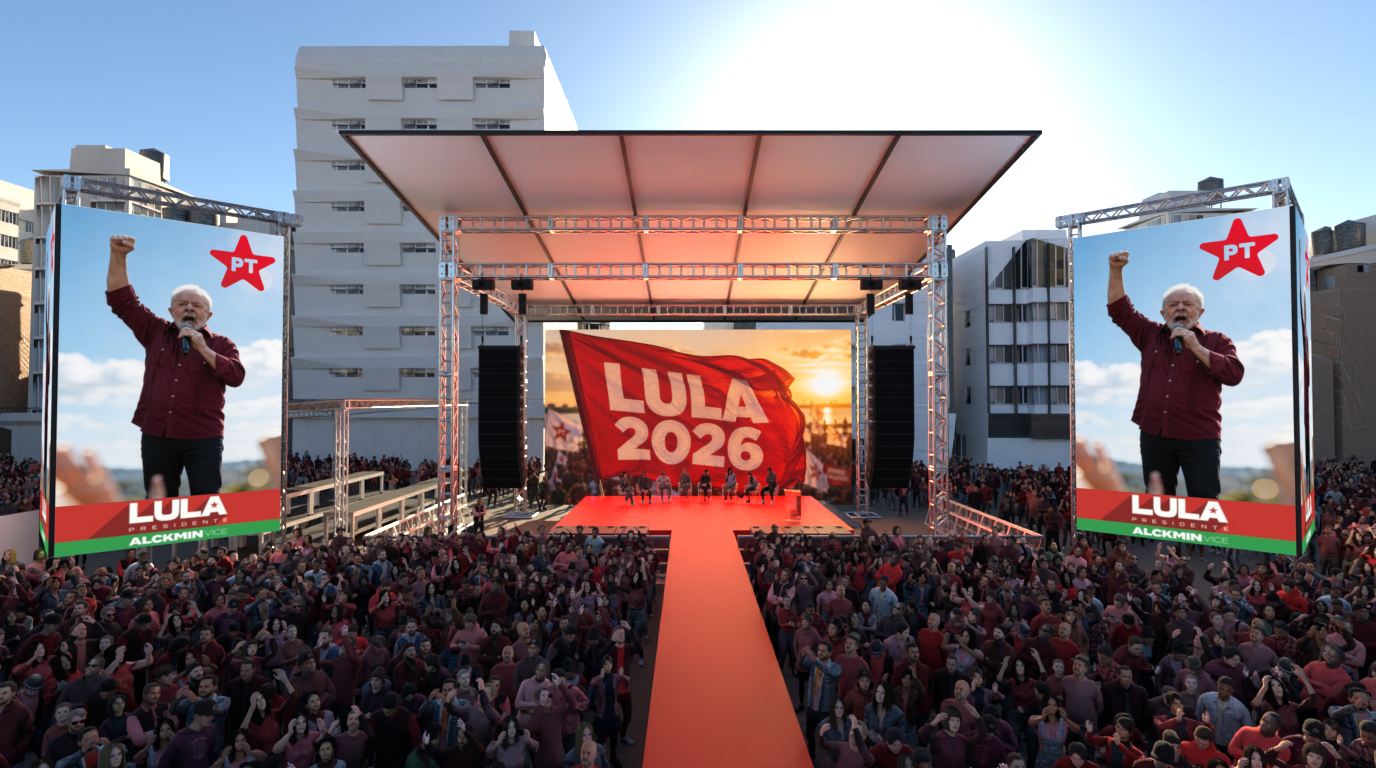

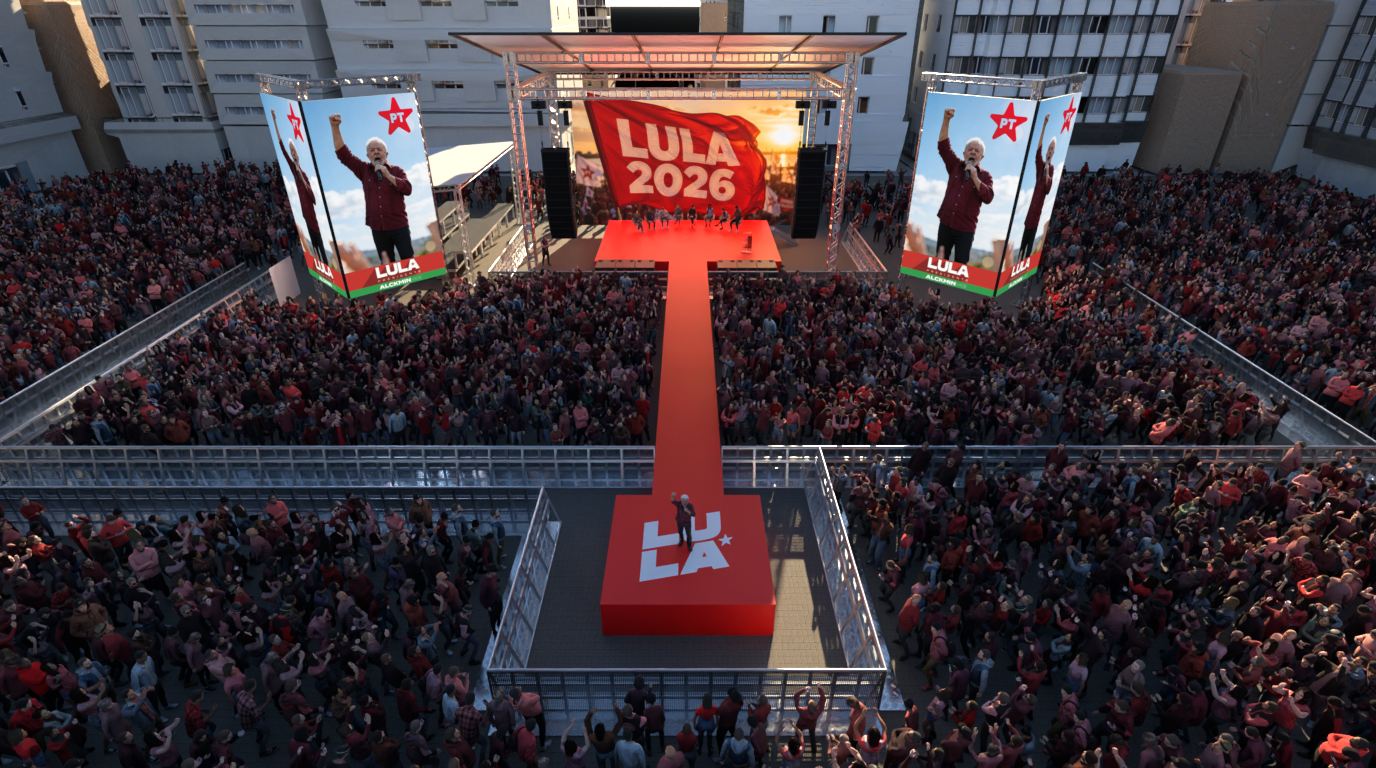

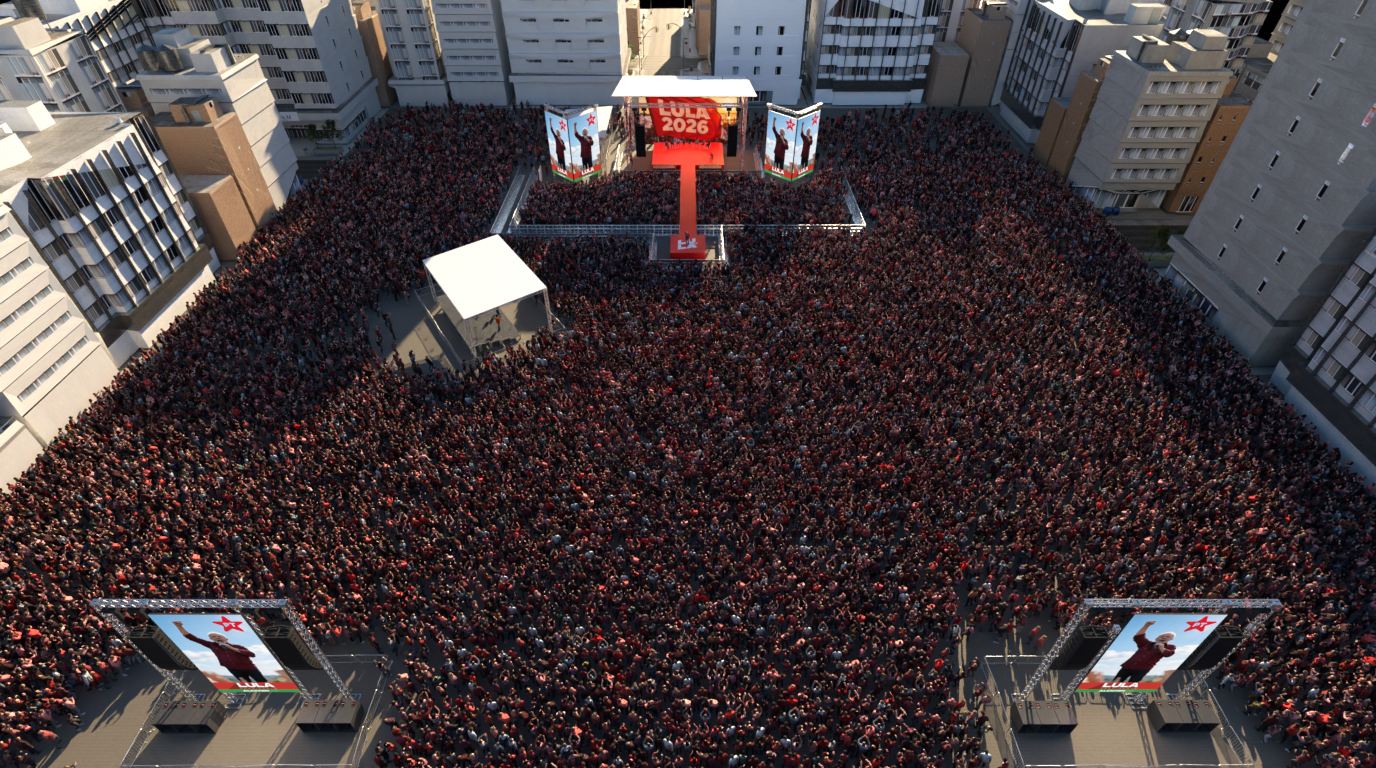

Palco 2 (5 painéis)
- Fundo de palco: 14m (L) × 8m (A)
- 4× laterais IMAG: 4,5×8m (formam 2 telas em V)

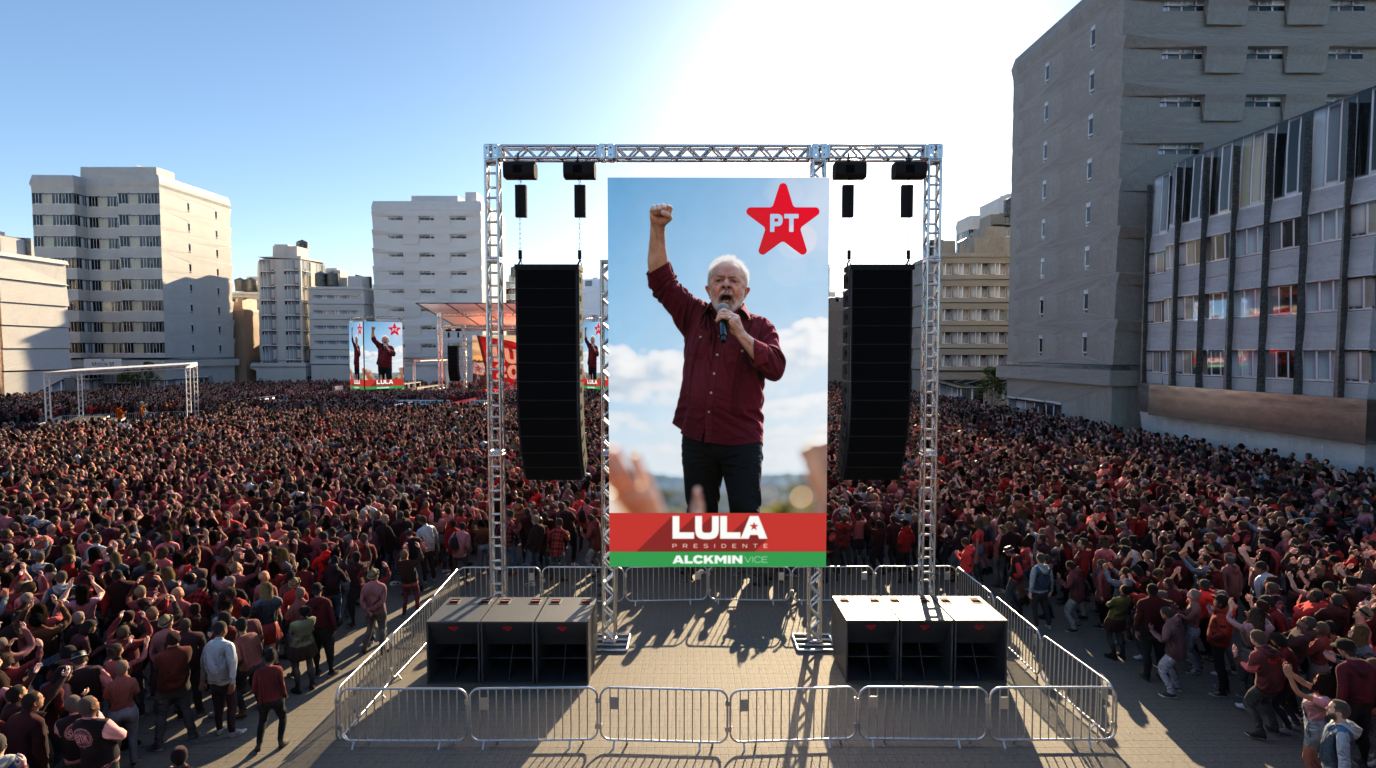

Painéis delay (quando aplicável)
- 2× delay: 4,5×8m

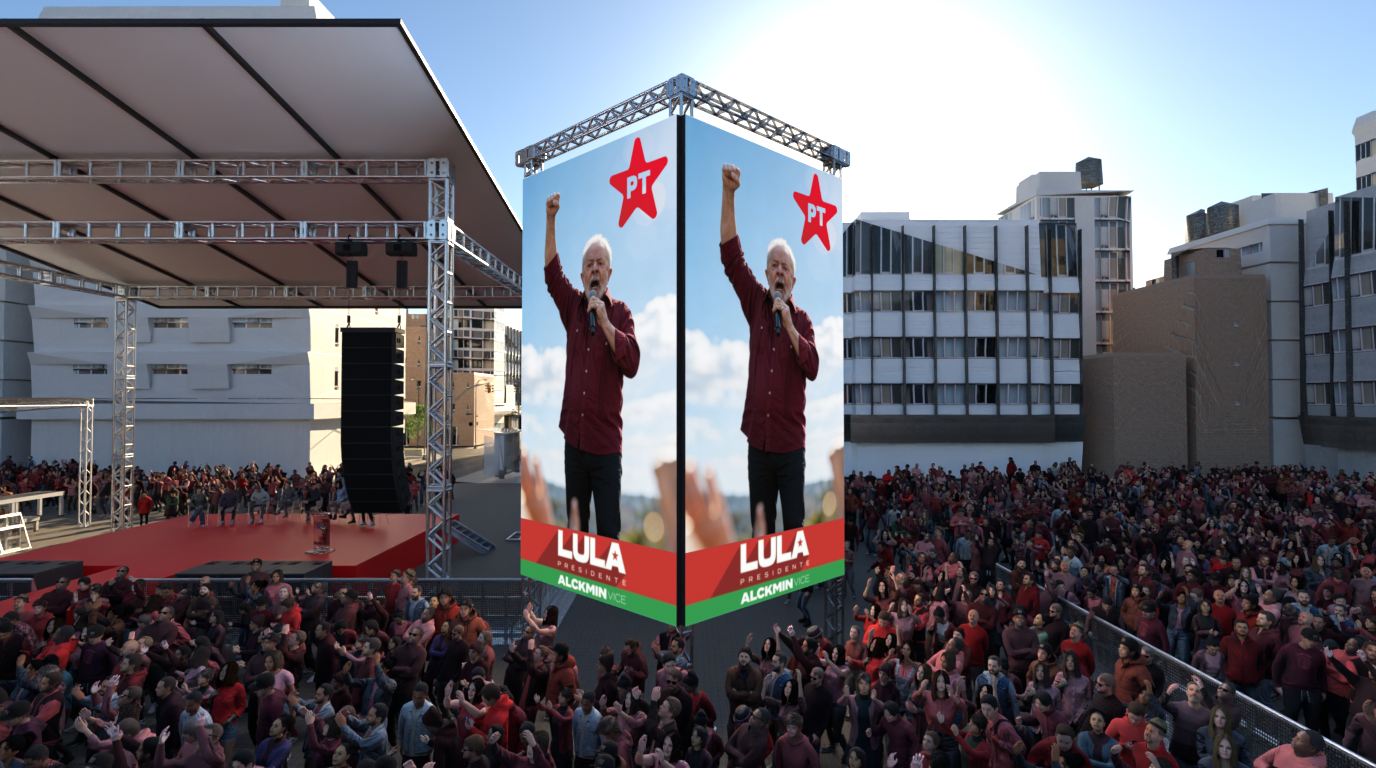

Detalhe do IMAG
- Válido para Palco 1 e Palco 2
Servidores — Main e Backup
- Desktop Windows 11 (notebook proibido)
- Intel i9/i7 (12ª–14ª geração)
- RAM 32–64GB
- NVIDIA RTX série 40/50
- SSD NVMe 1TB livre
- Placa de captura Blackmagic — mín. 2 entradas
- DeckLink 4K Extreme 12G — 2 entradas, até 4K
- DeckLink Duo 2 — 4 entradas, até 1080p
- DeckLink 8K Pro Mini — 4 entradas, até 8K
- DeckLink 8K Pro G2 — 4 entradas, até 8K
- Placa de som — saída estéreo P10
- Resolume Arena + Stage Flow — últimas versões estáveis
Gerenciamento de Vídeo
- NovaStar H5 ou H9, ou E2
- Total de entradas: 9
- 3× Servidor Main (HDMI/DisplayPort)
- 3× Servidor Backup (HDMI/DisplayPort)
- Câmera PGM (SDI/HDMI)
- Libras (SDI/HDMI)
- Timer (HDMI/DisplayPort)
- Total de saídas: 7
- Saída Ethernet (RJ45) — para os painéis LED (Palco 1 / Palco 2 / Delay)
- Volta de PGM — Resolume Main
- Volta de PGM — Resolume Backup
- Volta de Libras — Resolume Main
- Volta de Libras — Resolume Backup
- Mandada para TVs de retorno
- Saída Multiview e monitor
- Total de entradas: 9
Outros materiais
- 01 notebook com software de timer
- 04 conversores HDMI ↔ SDI 3G bidirecionais
- Splitter HDMI 1x4 4K
- 04 TVs
- 2× 50" — house mix e Sala PR
- 2× 34" — palco
- Cabos e fibras ópticas
- 04 cabos P10
- Adaptadores diversos
- Distribuição de energia extra para o sistema
- Roteador Wi-Fi — cabeando os dois servidores
Cabeamento
- Cabeamento de sinal e energia previsto com redundância
- Sinal e energia devem circular dentro de passa-cabos
Equipe
- Técnico de processamento
- Técnico de painel
Disponíveis em todos os testes, ensaios e no evento

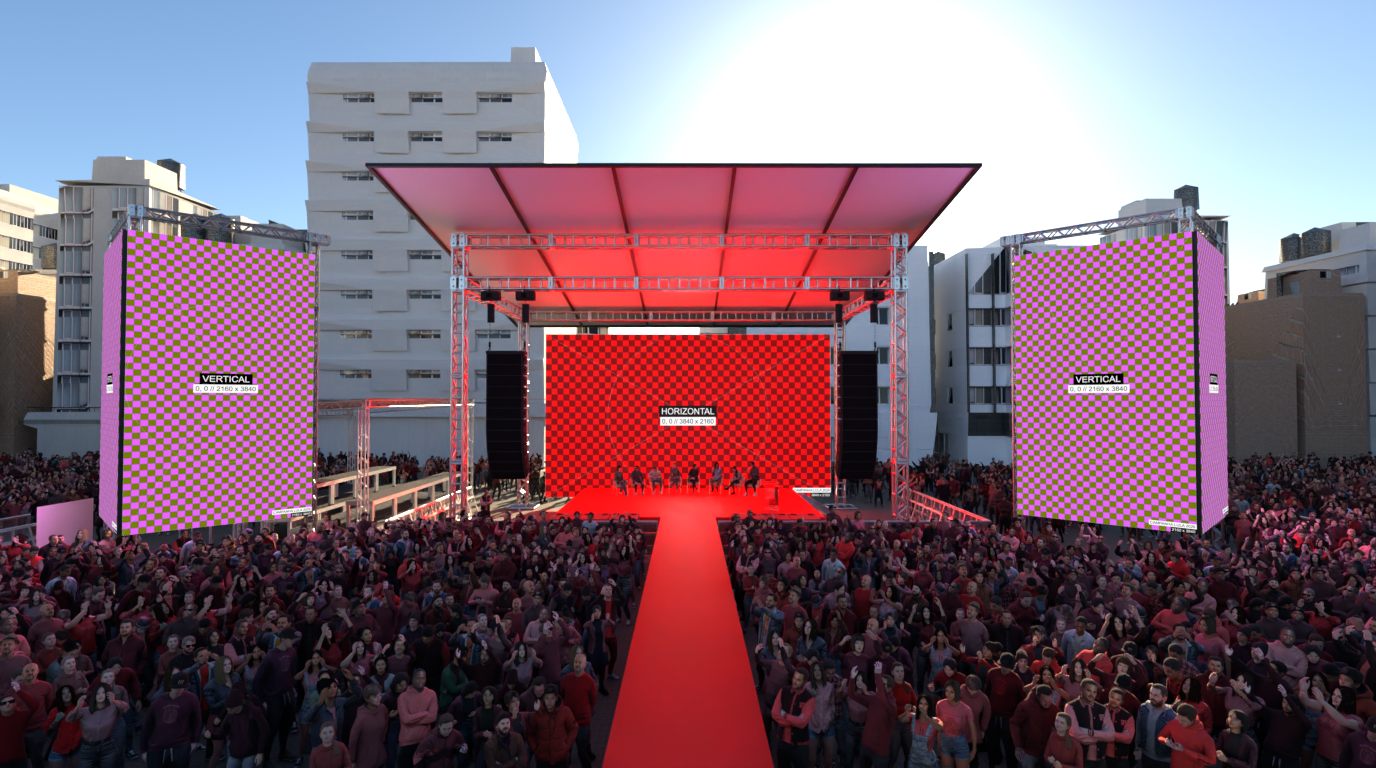

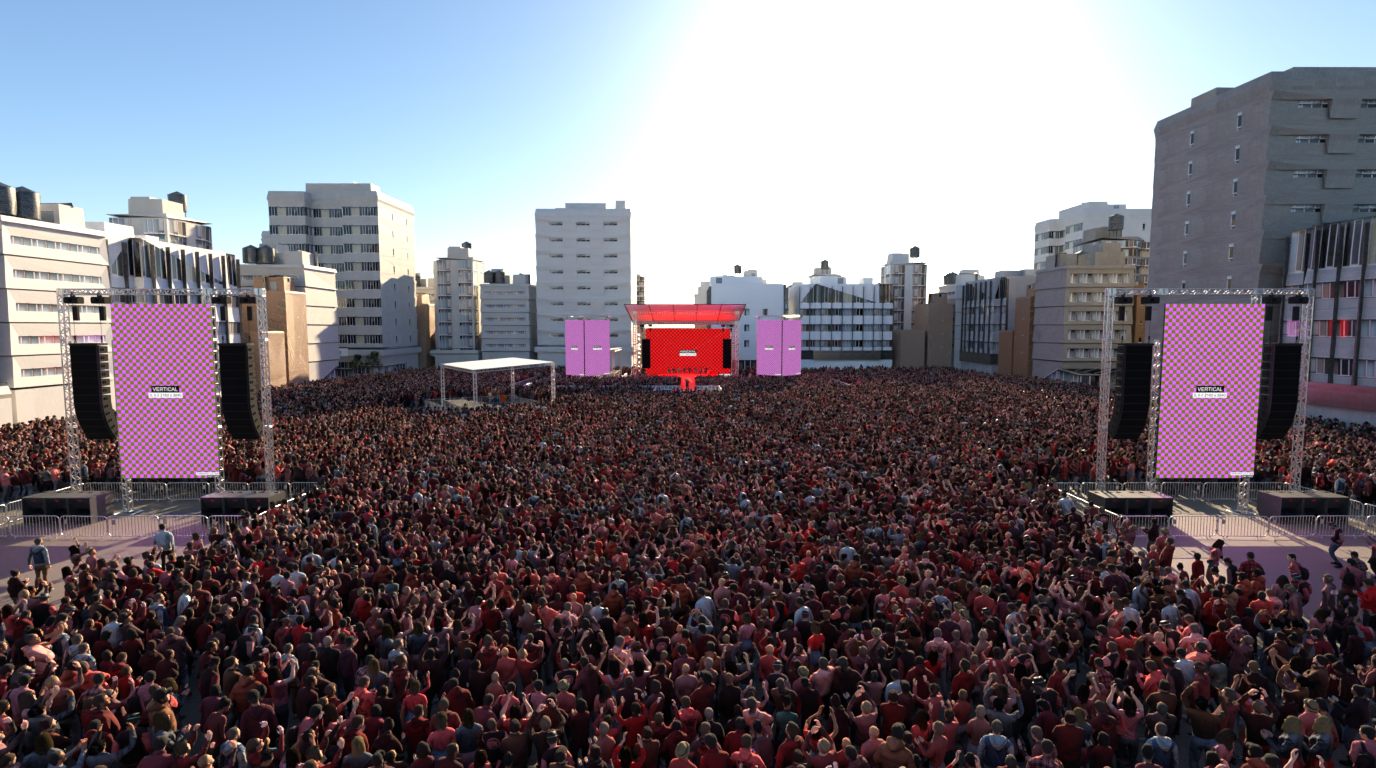

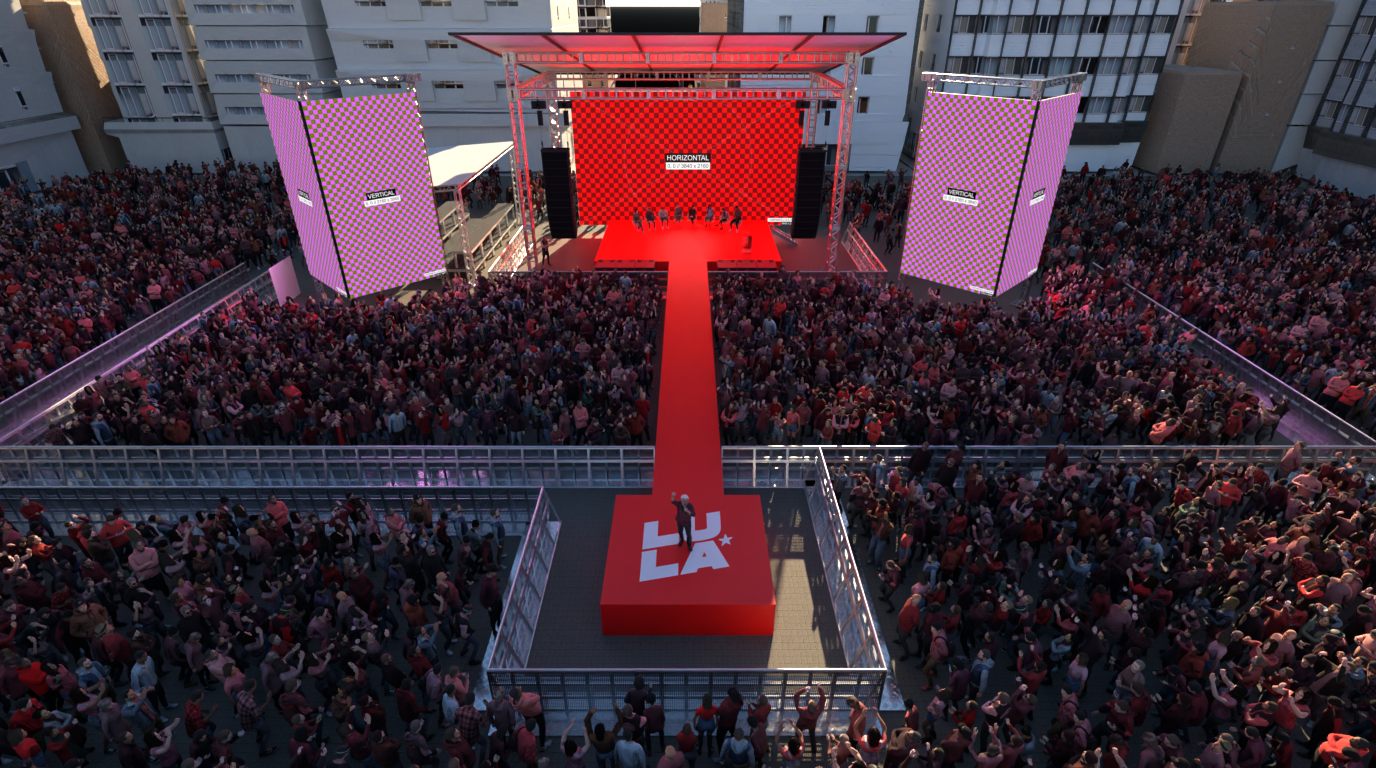

Pixel Map

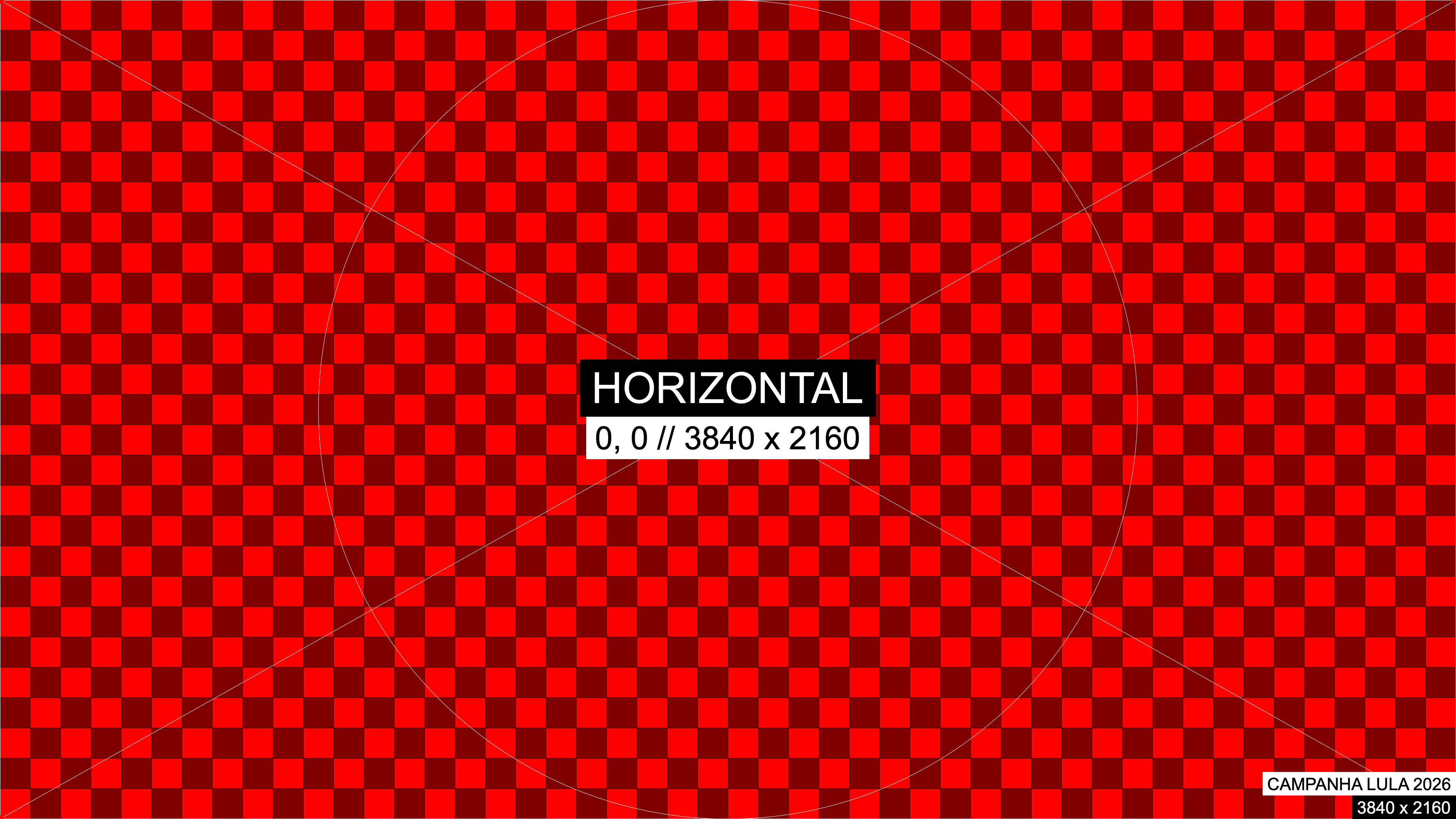

Pixel Map — Horizontal
Baixar original

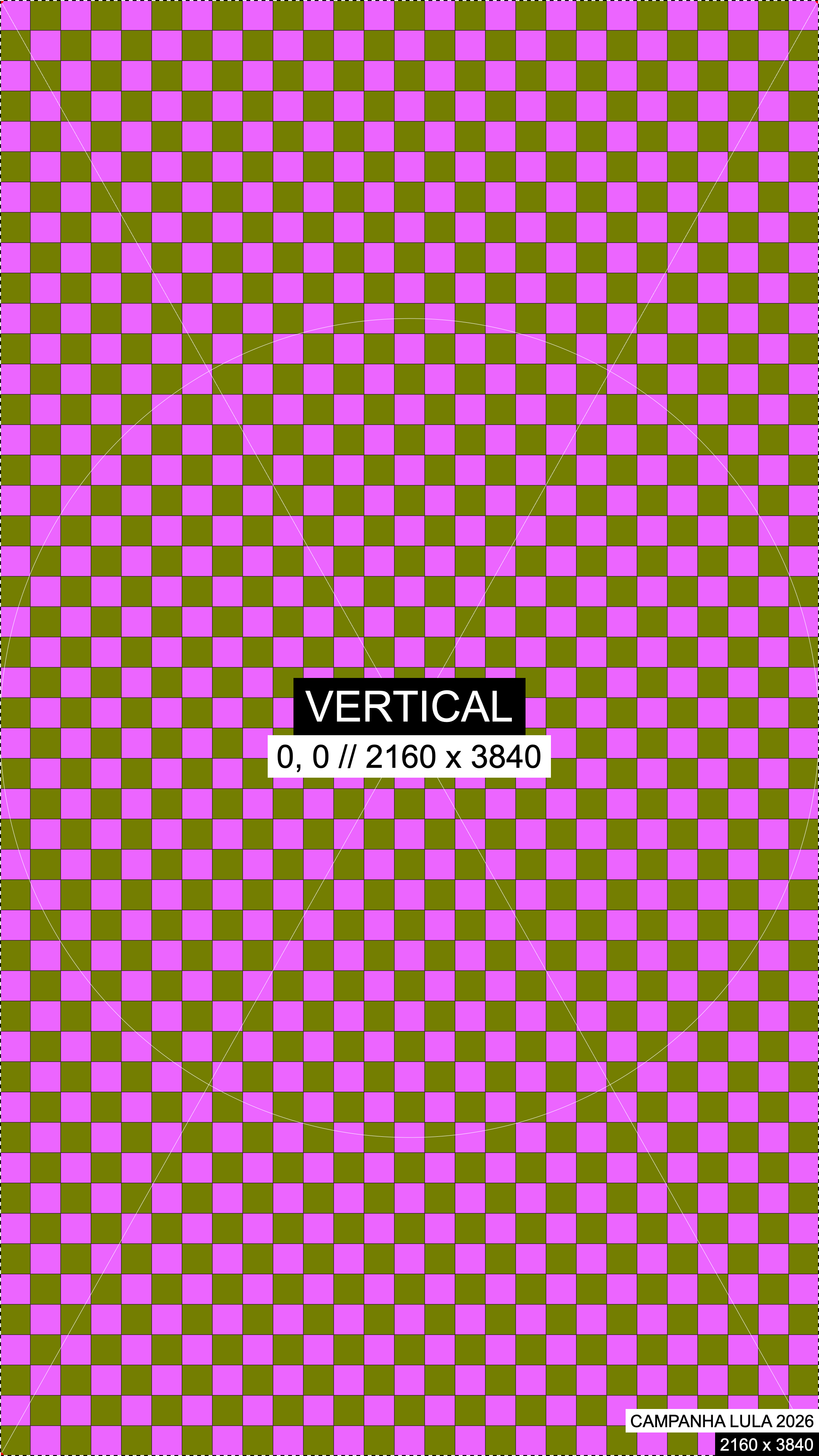

Pixel Map — Vertical
Baixar original
Esquema de conexão
Ida (entradas)
Volta (PGM/Libras)
Saída p/ painéis
Saída p/ TVs
3.5 Internet
| Localização | Serviço | Velocidade | Tipo | Nome da rede | Senha |
|---|---|---|---|---|---|
| House mix | House mix | 60mb | Wi-Fi | LULA26_HOUSEMIX | solicitar com a produção |
| Transmissão | 200mb full duplex | Cabeado + 2 fibras (redundância) | — | — | |
| Vídeo | 100mb full duplex | Cabeado | — | — | |
| Entrada | Credenciamento 1 (staff/imprensa) | 50mb | Wi-Fi | LULA26_CRED1 | solicitar com a produção |
| Credenciamento 2 (autoridades) | 50mb | Wi-Fi | LULA26_CRED2 | solicitar com a produção | |
| Backstage | Sala PR | 50mb | Wi-Fi | LULA26_SALAPR | solicitar com a produção |
| Área Stuckert | 60mb | Cabeado + Wi-Fi | LULA26_STUCKERT | solicitar com a produção | |
| Sala de produção | Produção/técnica | 50mb | Wi-Fi | LULA26_PRODUCAO | solicitar com a produção |
| Área de imprensa | Imprensa | 60mb full duplex | Wi-Fi | LULA26_IMPRENSA | solicitar com a produção |
| Palco | Passarela do palco | 100mb | Wi-Fi | LULA26_PASSARELA | solicitar com a produção |
Redes de backstage (Stuckert, Sala PR, Produção/técnica) ficam disponíveis até 2 horas após o término do evento.
3.6 Teleprompter
- 02 teleprompters presidenciais tipo cristal, preferencial vidro fumê
- Haste metálica, monitor na base, computador dedicado
- Operador presente durante testes e evento
- Todos acessórios inclusos: suportes, interfaces, alimentação, extensões, backup
3.7 Comunicação
Rádios HT
- 20 rádios na montagem
- 60 rádios durante o evento
- Operador responsável todos os dias
ClearCom
- Sistema FreeSpeak — 16 belts e 3 antenas
- Técnico operador em ensaio e evento
3.8 Insumos
- 06 fita gaffer preta 48mm
- 04 fita gaffer colorida
- 02 fita dupla-face
- 06 fita crepe larga
- 02 fita antiderrapante
- 04 marcadores permanentes
- 100 abraçadeiras ~200mm
- 100 abraçadeiras 300–400mm
- 02 cordão nylon ~100m
- 01 resma A4
3.9 Impressora
- 02 impressoras toner coloridas
- Acompanhamento técnico durante montagem e evento
Imprensa & Libras
4.1 Área de imprensa
Estrutura praticável — 6×4m, 3 níveis
- 1º nível: 0,80m altura × 1m profundidade
- 2º nível: 1,10m altura × 1m profundidade
- 3º nível: 1,40m altura × 2m profundidade
- Escada de acesso, guarda-corpos em todos os lados
- 60 cadeiras para jornalistas
"Quebra queixo" (quando aplicável)

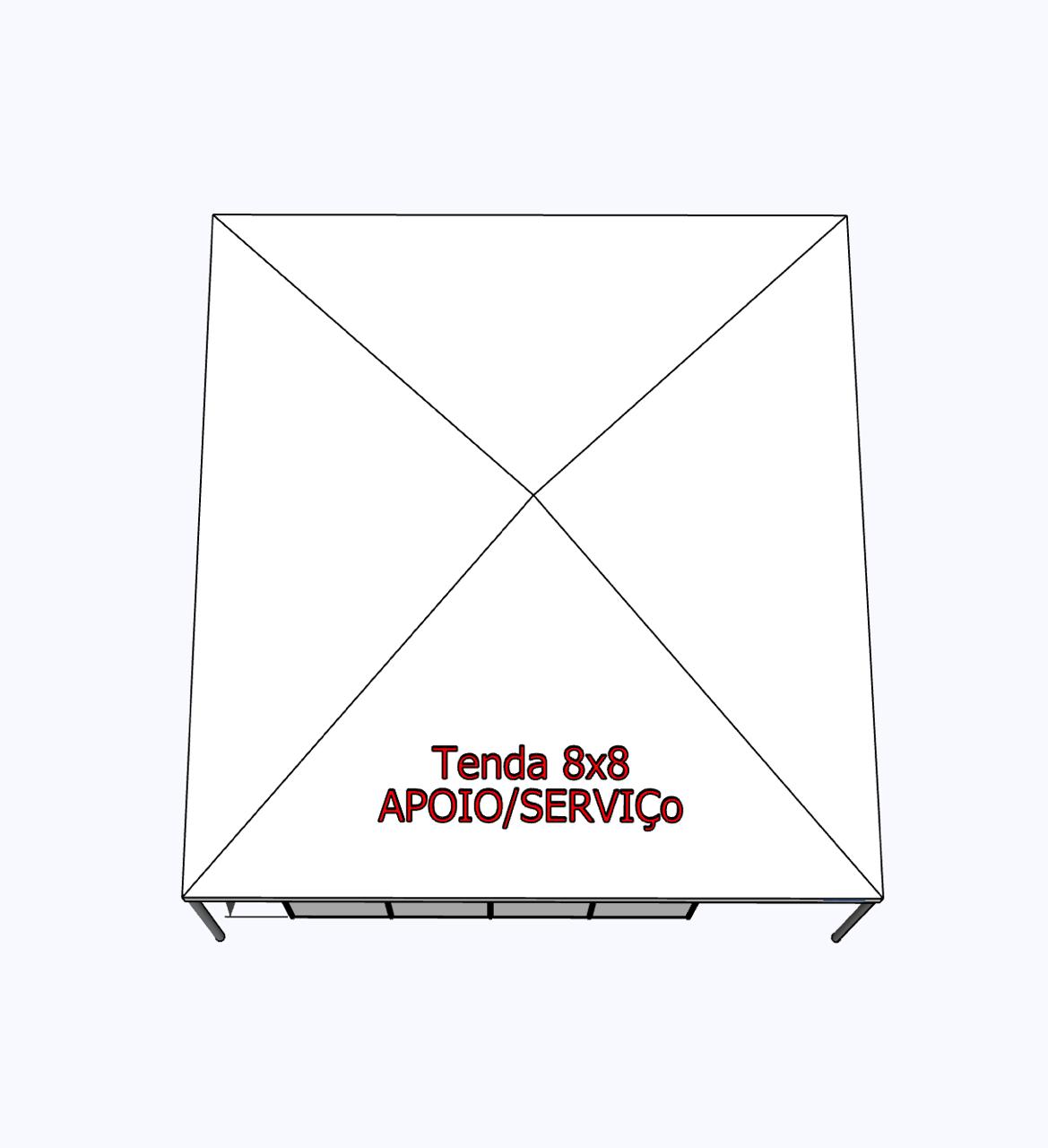

- Tenda 8×8m · Backdrop 3×3m com boxtruss
- Pedestal e microfone do presidente
- 02 microfones sem fio para jornalistas
- 02 caixas retorno (PR e imprensa) · 20 unifilas
4.2 Libras
- 03 intérpretes de Libras contratados
- Tradução simultânea para público local e remoto
Contato de contratação disponível apenas na fonte original (dado pessoal removido deste documento).
Operações & Serviços
Dimensionado para público de referência de 10.000 pessoas.
5.1 Segurança, brigada e limpeza
Segurança patrimonial
- 06 — montagem
- 20 — evento
- 06 — desmontagem
Quantitativos revisáveis conforme capacidade final e órgãos competentes.
Brigadistas
- 02 — montagem · 35 — evento · 02 — desmontagem
- Equip. mínimo: 02 cadeiras de rodas, 02 macas rígidas, 02 colares cervicais
Limpeza
- 04 — montagem · 40 — evento · 10 — desmontagem
- Desinfetante sem lavanda
Recepção e apoio
- Mín. 30 recepcionistas
- 20 assistentes de fluxo + 20 de credenciamento
5.2 Banheiros
Presidencial (Sala PR)
- 01 banheiro VIP luxo (1 masc. + 1 fem.)
- Papel, sabonete líquido, álcool em gel
Proibido desinfetante ou lavanda.
Área Alfa — 20 unidades luxo
- 08 masc. + 08 fem.
- 02 PNE masc. + 02 PNE fem.
Área pública
- Referência: 01 banheiro por 150 pessoas
- Conforme público, duração, proporção e exigências legais
- Químico standard
- PCD/PNE
- Luxo
- Super luxo
- Pré-moldado/container
5.3 Atendimento médico e emergência
Ambulância básica
- 01 unidade com equipe — montagem e desmontagem
Ambulância UTI
- 01 unidade com equipe — durante o evento
Posto médico
- Mín. 01, conforme público e exigências legais
5.4 Hidratação
05 pontosTenda 3×3m cada
500mlReferência por pessoa
5.5 Credenciamento e revista
Credenciamento
- 01 raquete por 300 pessoas/hora, por fila
Revista — área alfa
- 05 pórticos de detecção de metais
5.6 Catering
Presidencial
- Café Nespresso · água com/sem gás lacrada
- Frutas secas, castanhas, sanduíches naturais, bolos
- Fornecedores validados por protocolo de segurança presidencial
Apoio produção/técnica
- Café com reposição constante · água gelada
- Biscoitos, bolo, sanduíche de metro, refrigerante
Acessibilidade (PCD)
Conformidade com o Decreto nº 9.404/2018 e a Instrução Normativa SECOM nº 3/2023.
Área reservada (grande público)
- Plataforma elevada com rampa acessível
- Guarda-corpo lateral, posicionamento privilegiado
- Próxima à primeira fileira, com sinalização adequada
Eventos menores
- Abertura ~4×3m, 3–4 fileiras
- Próximo à área alfa, frontal ao palco
Banheiros PCD
- Acesso facilitado à área reservada
Gestão & Conformidade
7.1 Seguro do evento
- Seguro estrutural do evento obrigatório, incluindo o público estimado
7.2 Licenças e laudos
- ARTs/RRTs
- Laudo Corpo de Bombeiros
- Documentos de segurança
- Capacidade de carga das estruturas
- Laudos de estruturas
- Documentação elétrica
- Autorizações de órgãos competentes
7.3 Fornecedores
Lista obrigatória
- Nome da empresa e serviço contratado
- Responsável e contato operacional/emergência
- Horário de atuação e local de atendimento
Avaliação especial
- Catering · Água · Alimentação · Estrutura presidencial
Lista completa encaminhada à produtora nacional.
7.4 Cronograma de montagem e desmontagem
-
Pré-produção
- Visita técnica e levantamento do espaço
- Projeto de implantação e aprovação de estruturas
- Licenças, ARTs/RRTs, contratação de fornecedores
- Validações: segurança, GSI, cerimonial, SIMP, credenciamento, acessibilidade
-
Montagem
- Implantação de estruturas e instalação elétrica
- Tendas, praticáveis, salas, backdrops, pórticos
- Mobiliário, equipamentos técnicos, banheiros, segurança
- Testes de internet, comunicação e vistoria
-
Operação
- Checagem geral e liberação de áreas
- Credenciamento, recepção, palco
- Operação técnica, segurança, atendimento médico, imprensa, cerimonial
-
Desmontagem
- Desmobilização técnica e retirada de estruturas
- Limpeza final e coleta de resíduos
- Vistoria e liberação do espaço
7.5 Checklist de entrega — fornecedores
- Contrato/ordem de serviço
- Dados cadastrais
- Responsável técnico
- ART/RRT
- Laudos/certificados
- Seguro (quando aplicável)
- Lista de equipe
- Lista de veículos/equipamentos
- Horários de montagem/desmontagem
- Contatos operacionais/emergência
- Plano de contingência
7.6 Vistoria e aceite
- 1Conferência dimensional
- 2Verificação de estabilidade
- 3Verificação de acabamento
- 4Verificação de segurança
- 5Conferência de equipamentos
- 6Teste de energia
- 7Teste de internet
- 8Teste de comunicação
- 9Conferência de sinalização
- 10Validação da produção responsável
Divergências devem ser corrigidas pelo fornecedor antes da abertura da área.
Considerações Finais
Este caderno técnico estabelece requisitos mínimos de referência e deve ser utilizado em conjunto com projetos executivos, plantas, mapas de fluxo, cronogramas, protocolos de segurança e orientações dos órgãos competentes.
Todos os quantitativos devem ser revalidados considerando
- Capacidade final de público e layout aprovado
- Local definitivo e duração do evento
- Necessidades do presidente e comitiva
- Orientações do GSI, cerimonial e secretaria de imprensa
- Exigências do Corpo de Bombeiros e legislação municipal/estadual
- Normas de acessibilidade, transmissões, fluxos e condições climáticas
Alterações devem ser previamente validadas por produção executiva e direção técnica.
Contatos técnicos da equipe disponíveis apenas na fonte original — removidos deste documento por conterem dados pessoais.
